1.PCB老化的概念

    我們平常說的PCB老化就是在一定的條件下使電路板通電工作一定時間之后，電路板上面的一些元件參數就會發生變化，這種變化和電路板使用的時間有關，這對于一些特殊用途的電路板來說，是絕對不允許的，所以很多電路板在出廠之前就會做抗老化處理，使電路穩定后在使用。這樣就可以大大的提高可靠性和安全性。

2.老化測試的做法

    在一般的工業設備里面，工作溫度一般都在-40℃~+55℃之中產生交替的變化，并且可能長時間處于工作狀態，那么這樣就需要對其在長時間工作下的性能和老化速度進行測試來考量電路板的整體質量。

檢查環境條件

    檢測應在下列環境條件下進行： 溫度：15~50℃ 相對濕度：45％~75％ 大氣壓力：86~106Kpa，考慮現有條件用老化箱加熱至50度以上，通過密閉保溫，保障箱內溫度維持在50度左右。

需要準備

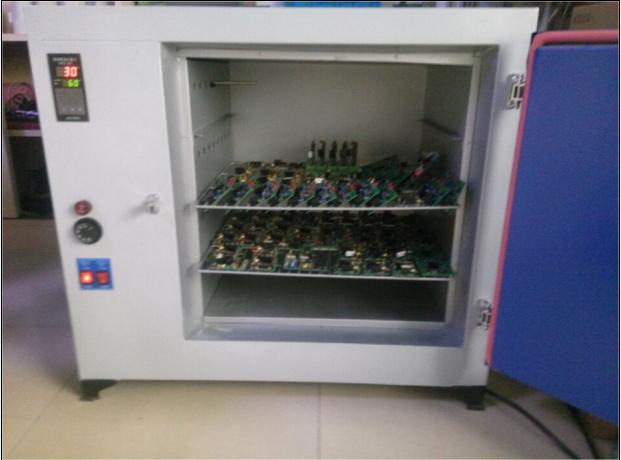

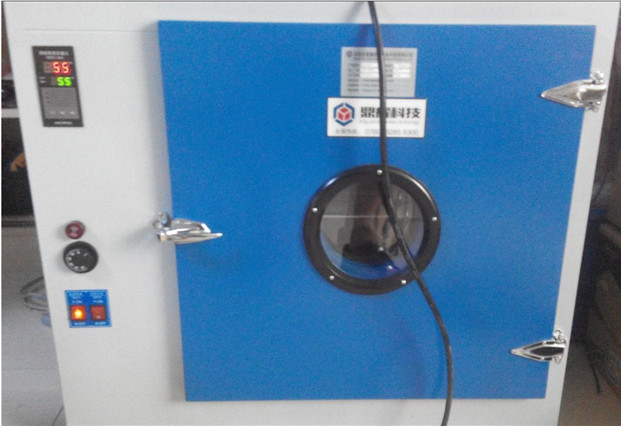

    電路板老化箱，板卡以及并聯的電源線。

老化前的要求
電路板的老也有兩點要求，這兩點要求分別是：

1.   外觀檢測 所有要老化的功能板需先進行目測，對于有明顯缺陷的功能板，如有短路，斷路，元器件安裝錯誤，缺件等缺陷的功能板應予以剔除。(這一部分應由質檢初篩)。

2.   電參數檢測 所有要老化的功能板還需進行電參數檢測，對參數不符合要求的功能板應予以剔除。具體分為基本分，只要芯片的輸入輸出導通測試，外設的導線連接有無開路，是否經過測試已經對電路板產生損害。

老化設備
1.熱老化設備內工作空間的任何點應滿足以下要求：

（1）能保持熱老化所需要的高溫。

（2）上電時間足夠長。（測試時間定位最少72小時連續上電）

2.功能板的安裝與支撐

（1）功能板應以正常使用位置安裝在支架上。

（2）功能板的支架的熱傳導應是低的，以使功能板與支架之間實際上是隔熱的。

（3）功能板的支架應是絕緣的，以確保受試功能板與支架之間不漏電。

3.電功率老化設備

(1)電功率老化設備應保證提供老化功能板所需要的電壓和電流，并能提供可變化的輸入信號，并可隨時檢測每塊功能伴。（間斷性通信測試，與PIP-TAG的測試）

(2)電功率老化設備應保證在老化過程中不應老化設備的緣故而中途停機。

老化
1.熱老化條件

(1)如無其他規定，溫度循環范圍應為：0~60℃或10~60℃，可自行選定。（定于50度）

(2)熱老化時間至少為72h。

2.老化方法

老化的方法，這幾步分別是：

(1)將處于環境溫度下的功能板放入處于同一溫度下的熱老化設備內，板卡以羅列方式疊放。

(2)功能板處于運行狀態。

(3)然后設備內的溫度應該以規定的速率上升到規定的溫度值。

(4)保持上電狀態，每隔2小時進行功能測試。

(5)之后取出是溫度降低倆小時在進行功能測試。

(6)連續重復3至7。直到規定的老化時間，并且按規定的老化時間對功能板進行一次測量和記錄。

(7)測試時間整體內板卡處于運行上電狀態。
